ДБРС-125Х(2Х)(3Х)
Volsun

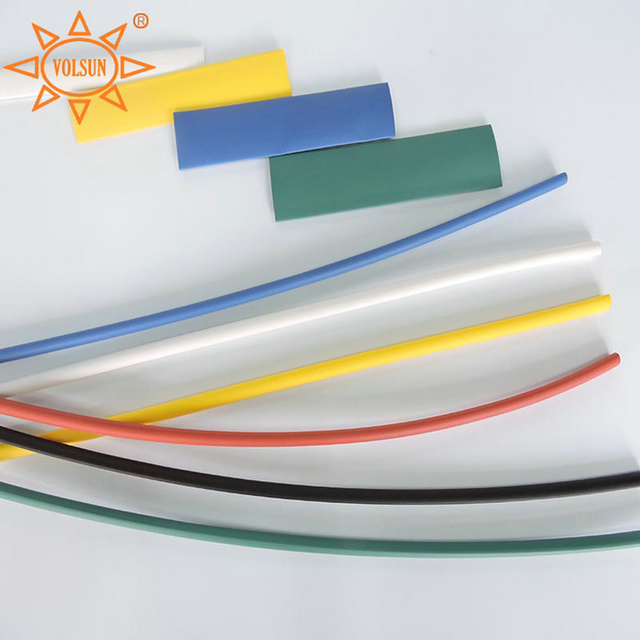

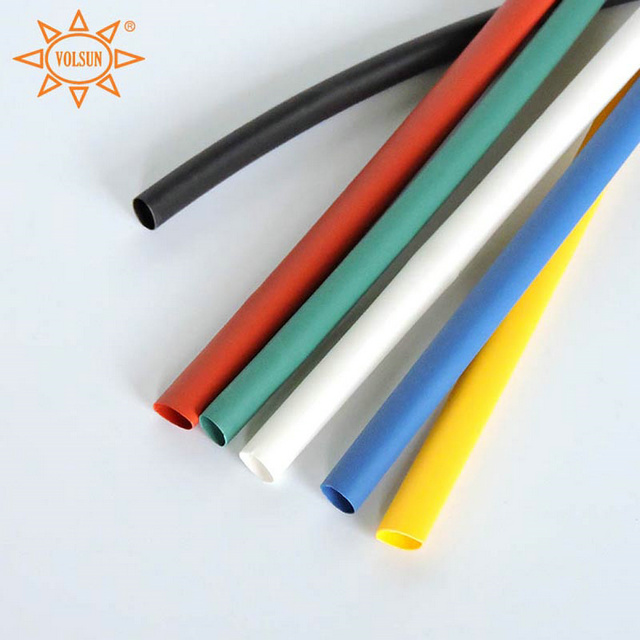

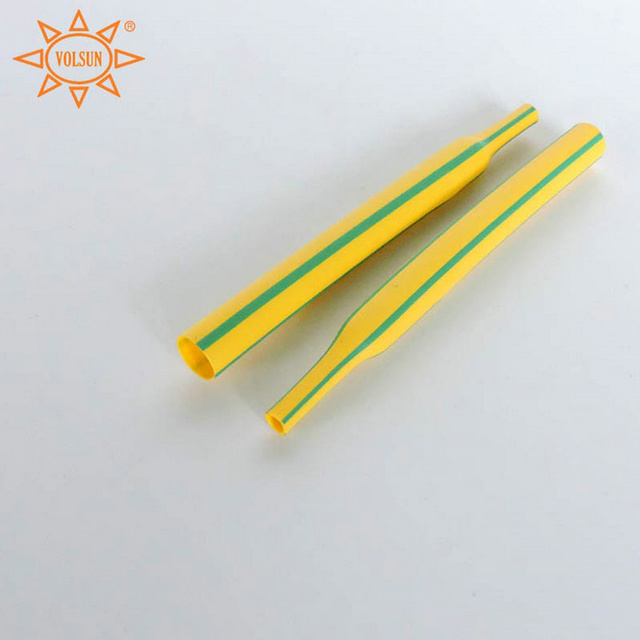

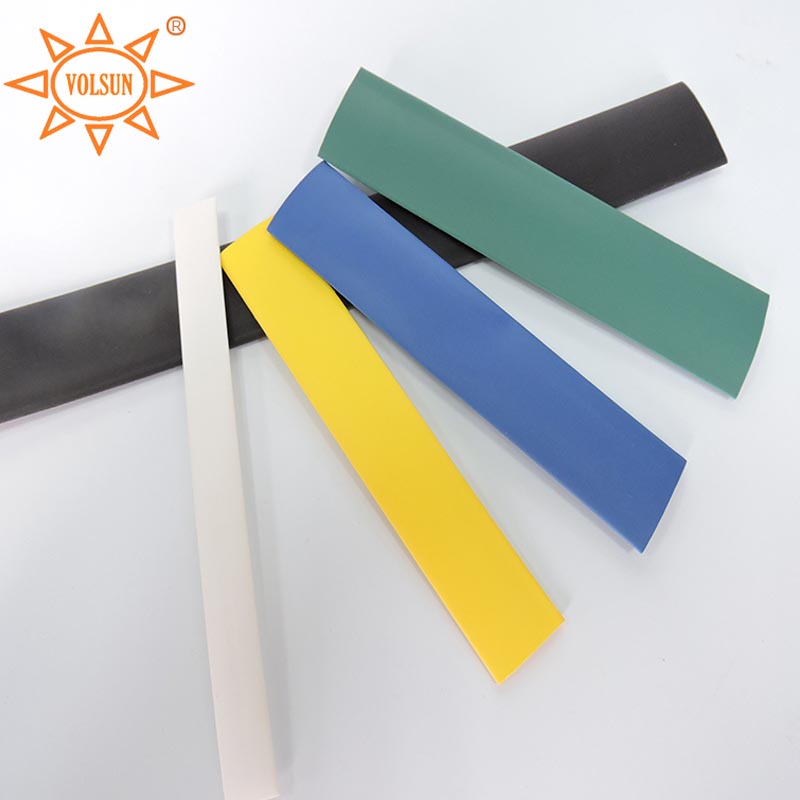

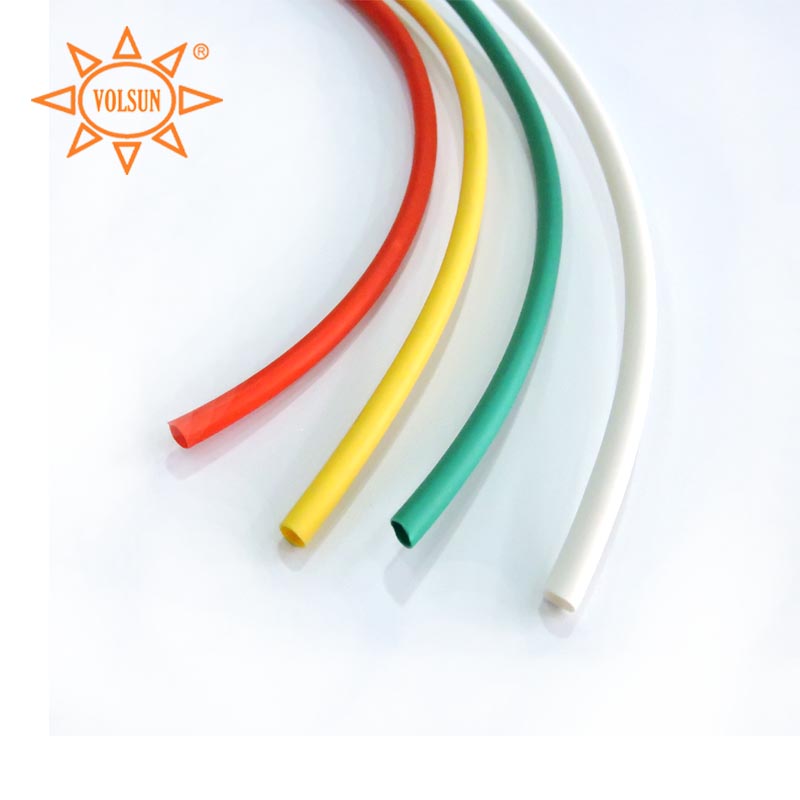

Одностенная термоусадочная трубка изготовлена из радиационно-сшитого полиолефина, имеет отличные физические, химические и электрические свойства, основной функцией является электрическая изоляция соединительных деталей, предотвращение коррозии паяных соединений, механическая защита и защита жгутов проводов и т. д., широко используется. в области электроники, связи, машиностроения и автомобилестроения и других областях.
Стандарты исполнения: UL 224, CAN/CSA C22.2-NO1981.1-99.
Коэффициент термоусадки: 2:1 3:1
Без галогенов, с низким дымовыделением, нетоксичный, мягкий, неогнестойкий, яркий внешний вид.
Температура усадки: 84 ℃ ~ 125 ℃ (прозрачный тип: 70 ℃ ~ 105 ℃)
Рабочая температура: -55℃～125℃ (прозрачный тип -55℃～105℃)
Экологические стандарты: RoHS, IPC/JEDEC-J-STD-709.
Стандартный цвет: черный, белый, красный, желтый, зеленый, синий, другие цвета могут быть настроены.
Характеристики | Типичные данные | Метод испытания |
Растяжимый Сила | ≥10,4 МПа | АСТМ Д 2671 |
Удлинение на перерыве | ≥200% | АСТМ Д 2671 |
Прочность на разрыв после термического старения | ≥7,3 МПа | 158℃×168ч |
Удлинение при разрыве после термического старения | ≥100% | 158℃×168ч |
Осевой скорость изменения | -5%～+5% | АСТМ Д 2671 |
Огнестойкость | Фольксваген-1 | АСТМ Д 2671 С法 |
Выдерживаемое напряжение (номинальное напряжение 600В) | Без пробоя 2500В，1мин | УЛ 224 |
Сила разрушения | ≥15 кВ/мм | АСТМ Д 149 |
Объем удельное сопротивление | ≥1014Ом.см | МЭК 60093 |

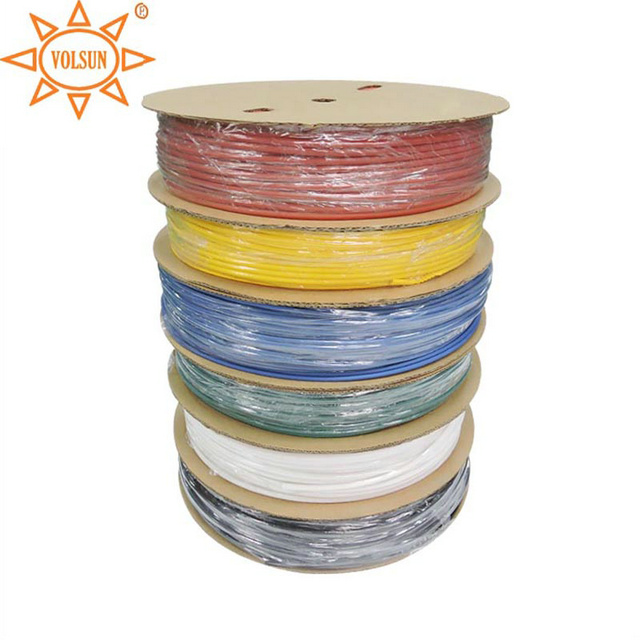

Размер (мм) | В комплекте D | После полного выздоровления (мм) | Стандартная упаковка (М/катушка) | |
Внутренний диаметр D | Толщина стенки Вт | |||
φ2,5/1,30 | 3.0±0,2 | ≤1,30 | 0.45±0,10 | 400 |
φ3,0/1,50 | 3.5±0,2 | ≤1,50 | 0.45±0,10 | 400 |
φ4,0/2,00 φ4,5/2,30 | 4.5±0,2 | ≤2,00 | 0.45±0,10 | 400 |
5.0±0,2 | ≤2,30 | 0.45±0,10 | 200 | |
φ5,0/2,50 φ5,5/2,75 | 5.5±0,2 | ≤2,50 | 0.56±0,10 | 200 |
6.0±0,2 | ≤2,75 | 0.56±0,10 | 200 | |
φ6,0/3,00 φ7,0/3,50 | 6.5±0,2 | ≤3,00 | 0.56±0,10 | 200 |
7.5±0,3 | ≤3,50 | 0.56±0,10 | 100 | |
φ8,0/4,00 φ9,0/4,50 | 8.5±0,3 | ≤4,00 | 0.56±0,10 | 100 |
9.5±0,3 | ≤4,50 | 0.56±0,10 | 100 | |
φ10/5,00 φ11/5,50 | 10.5±0,3 | ≤5,00 | 0.56±0,10 | 100 |
11.5±0,3 | ≤5,50 | 0.56±0,10 | 100 | |
φ12/6,00 φ13/6,50 | 12.5±0,3 | ≤6,00 | 0.56±0,10 | 100 |
13.5±0,3 | ≤6,50 | 0.70±0,10 | 100 | |
φ14/7,00 φ15/7,50 | 14.5±0,3 | ≤7,00 | 0.70±0,10 | 100 |
15.5±0,4 | ≤7,50 | 0.70±0,10 | 100 | |
φ16/8,00 φ17/8,50 | 16.5±0,4 | ≤8,00 | 0.70±0,10 | 100 |
17.5±0,4 | ≤8,50 | 0.70±0,10 | 100 | |
φ18/9,00 φ20/10,0 | 19.0±0,5 | ≤9,00 | 0.70±0,10 | 100 |
22.0±0,5 | ≤10,0 | 0.80±0,15 | 100 | |
φ22/11,0 φ25/12,5 | 24.0±0,5 | ≤11,0 | 0.80±0,15 | 100 |
26.0±0,5 | ≤12,5 | 0.90±0,15 | 50 | |
φ28/14,0 φ30/15,0 | 29.0±0,5 | ≤14,0 | 0.90±0,15 | 50 |
31.5±1,0 | ≤15,0 | 1.00±0,15 | 50 | |
φ35/17,5 φ40/20,0 | 36.5±1,0 | ≤17,5 | 1.00±0,15 | 50 |
41.5±1,0 | ≤20,0 | 1.00±0,15 | 50 | |
Φ45/22,5 φ50/25,0 | ≥45,0 | ≤22,5 | 1.00±0,15 | 50 |
≥50,0 | ≤25,0 | 1.10±0,15 | 25 | |
φ60/30,0 φ70/35,0 | ≥60,0 | ≤30,0 | 1.20±0,15 | 25 |
≥70,0 | ≤35,0 | 1.30±0,20 | 25 | |
φ80/40,0 φ90/45,0 | ≥80,0 | ≤40,0 | 1.30±0,20 | 25 |
≥90,0 | ≤45,0 | 1.30±0,20 | 25 | |
φ100/50,0 φ120/60,0 | ≥100,0 | ≤50,0 | 1.30±0,20 | 25 |
≥120,0 | ≤60,0 | 1.30±0,20 | 25 | |
φ150/75,0 φ180/90,0 | ≥150,0 | ≤75,0 | 1.30±0,20 | 25 |
≥180,0 | ≤90,0 | 1.30±0,20 | 25 | |
φ210/105,0 φ230/115,0 | ≥210,0 | ≤105,0 | 1.30±0,30 | 25 |
≥230,0 | ≤115,0 | 1.30±0,30 | 25 | |
φ250/125,0 Φ300/150,0 | ≥250,0 | ≤125,0 | 1.30±0,30 | 25 |
≥300,0 | ≤150,0 | 1.30±0,30 | 25 | |
Размер (мм) | В состоянии поставки D | После полного восстановления (мм) | Стандартная упаковка (М/ Катушка) | ||
Внутренний диаметр D | Толщина стенки Вт | ||||
φ1,5/0,5 | ≥1,5 | ≤0,50 | 0.45±0,10 | 200 | |
Φ3,0/1,0 | ≥3,0 | ≤1,00 | 0.55±0,10 | 100 | |
Φ4,5/1,5 | ≥4,5 | ≤1,50 | 0.60±0,10 | 100 | |
Φ6,0/2,0 | ≥6,0 | ≤2,00 | 0.65±0,10 | 100 | |
Φ9,0/3,0 | ≥9,0 | ≤3,00 | 0.75±0,15 | 100 | |
Φ12/4 | ≥12,0 | ≤4,00 | 0.75±0,15 | 100 | |
Φ15/5 | ≥15,0 | ≤5,00 | 0.80±0,15 | 100 | |
Φ18/6 | ≥18,0 | ≤6,00 | 0.85±0,15 | 100 | |
Φ24/8 | ≥24,0 | ≤8,00 | 1.00±0,20 | 50 | |
Φ28/10 | ≥28,0 | ≤10,0 | 1.00±0,20 | 50 | |
Φ30/10 | ≥30,0 | ≤10,0 | 1.15±0,20 | 50 | |
Φ39/13 | ≥39,0 | ≤13,0 | 1.50±0,20 | 50/25 | |
Φ50/16 | ≥50,0 | ≤16,0 | 2.50±0,20 | 25 | |
Φ60/20 | ≥60,0 | ≤20,0 | 2.60±0,20 | 25 | |
Φ70/23 | ≥70,0 | ≤23,0 | 2.60±0,20 | 25 | |
Φ80/26 | ≥80,0 | ≤26,0 | 2.60±0,20 | 25 | |
Φ90/30 | ≥90,0 | ≤30,0 | 2.60±0,20 | 25 | |
Φ100/33 | ≥100,0 | ≤33,0 | 2.60±0,20 | 25 | |
Примечание. Специальные размеры и упаковка доступны по запросу.
