Защита электродвигателей насосов от выхода из строя подшипников с помощью заземляющих колец вала

Узнайте, как кольца заземления вала защищают двигатели насосов от электрических повреждений, сокращают время простоя и продлевают срок службы оборудования в системах с частотно-регулируемым приводом.

1. История отрасли: развитие насосных систем с приводом от частотно-регулируемого привода

Современные насосные системы широко используются в таких отраслях, как водоподготовка, нефтегазовая и обрабатывающая промышленность.

Для повышения эффективности многие насосы теперь полагаются на приводы с регулируемой частотой (ЧРП) . Хотя частотно-регулируемые приводы сокращают потребление энергии, они также создают новые проблемы с электричеством.

Одной из наиболее игнорируемых проблем является напряжение на валу и ток подшипников..

2. Почему электродвигатели насосов подвергаются риску

Двигатели с ЧРП генерируют высокочастотные компоненты напряжения, которые создают токи на валу посредством емкостной связи.

В насосных системах, работающих непрерывно, это приводит к:

• Повторяющийся электрический разряд внутри подшипников

• Постепенное повреждение поверхности

• Разрушение смазки

• Неожиданные отключения

Поскольку насосы часто работают в режиме 24/7 , даже незначительные повреждения быстро накапливаются.

3. Реальная стоимость: время простоя и техническое обслуживание.

В насосах последствия выхода из строя подшипников выходят за рамки затрат на ремонт:

• Перебои в производстве

• Потеря давления в системе

• Увеличение частоты работ и технического обслуживания.

В критических средах, таких как водоснабжение или промышленная обработка, простой может привести к значительным эксплуатационным потерям.

4. Ограничения традиционных решений

Традиционные подходы, такие как заземляющие щетки или компоненты с покрытием, часто неэффективны в насосных средах:

• Износ и нестабильность с течением времени

• Снижение эффективности в масляных или влажных условиях.

• Более высокие требования к техническому обслуживанию

Эти ограничения делают их непригодными для длительной непрерывной эксплуатации.

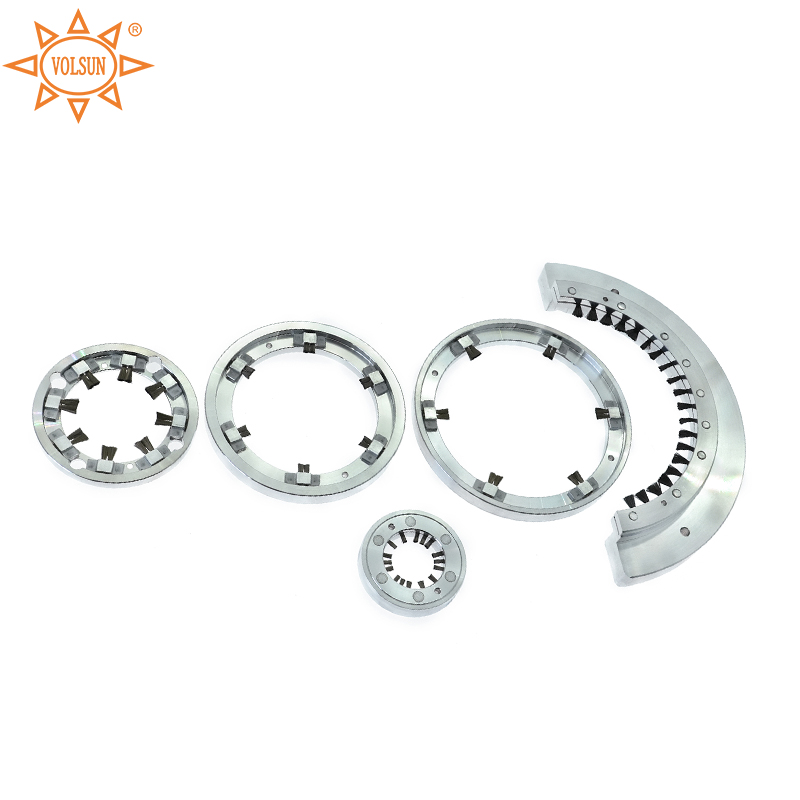

5. Решение Volsun: надежная электрическая защита

Кольцо заземления вала предлагает более стабильное и долговечное решение.

Установленный рядом с подшипником двигателя, он создает контролируемый путь для электрического разряда, предотвращая прохождение тока через подшипник.

Его ключевые особенности включают в себя:

• Низкое и стабильное сопротивление (динамическое сопротивление ≤10 Ом)

• Прочный контакт волокна с валом

• Длительный срок службы с минимальным ухудшением производительности.

6. Дополнительное преимущество: снижение потерь энергии.

Одним из часто упускаемых из виду преимуществ является низкий крутящий момент..

Оптимизированная структура Volsun сводит к минимуму трение между волокном и валом, снижая дополнительную нагрузку на двигатель.

Это способствует:

• Повышенная энергоэффективность

• Снижение эксплуатационных потерь

7. Результаты применения: более стабильная работа насоса

После установки кольца заземления вала двигатель насоса работает со значительно улучшенной стабильностью. Повреждения, вызванные электрическим разрядом внутри подшипников, эффективно устраняются, что напрямую снижает износ и продлевает срок службы подшипников.

В условиях непрерывной эксплуатации, таких как водоочистные сооружения и промышленные циркуляционные системы, это улучшение становится еще более очевидным. Интервалы технического обслуживания увеличиваются, незапланированные отключения сводятся к минимуму, а общее время безотказной работы системы увеличивается.

Для операторов это означает снижение затрат на техническое обслуживание, снижение потребления запасных частей и более предсказуемую работу системы. Со временем кольцо заземления вала оказывается экономически эффективным решением для обеспечения долгосрочной надежности в насосах с приводом от частотно-регулируемого привода.

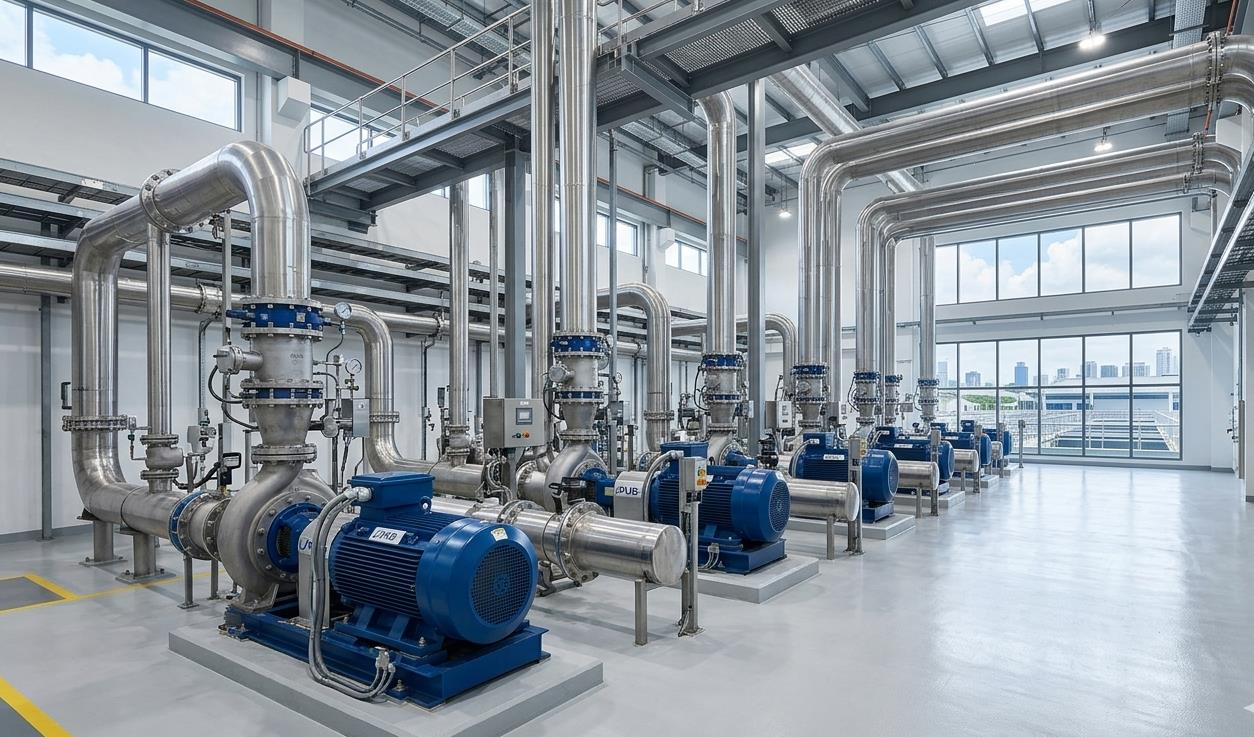

8. Подходящие области применения насосов

Это решение широко применимо для:

• Системы очистки воды

• Промышленные циркуляционные насосы

• Системы транспортировки нефти и газа

• Насосные системы отопления, вентиляции и кондиционирования воздуха

Поскольку насосные системы становятся все более зависимыми от технологии частотно-регулируемого привода, электрическая защита становится необходимой.

Надежное решение для заземления вала не только защищает подшипники, но и обеспечивает стабильную и эффективную работу системы с течением времени.

Часто задаваемые вопросы:

1. Почему в электродвигателях насосов часто выходят из строя подшипники?

Многие насосные системы используют частотно-регулируемые приводы для управления скоростью. Эти приводы генерируют высокочастотное напряжение, которое может создавать токи на валу, которые могут проходить через подшипники и вызывать электрические повреждения.

2. Каковы признаки электрического повреждения подшипников насоса?

Общие признаки включают необычный шум, повышенную вибрацию, снижение эффективности и преждевременный выход из строя подшипников. Эти проблемы часто появляются постепенно, но со временем ухудшаются.

3. Почему насосы с приводом от ЧРП более уязвимы?

ЧРП создают частоты переключения, которые создают емкостную связь внутри двигателя. Это делает напряжение и ток на валу более вероятными по сравнению с традиционными энергосистемами.

4. Каковы последствия выхода из строя подшипников в насосных системах?

В насосах отказ подшипников может привести к остановке системы, прерыванию потока жидкости и увеличению затрат на техническое обслуживание, особенно в условиях непрерывной эксплуатации.

5. Достаточно ли для насосов традиционных методов заземления?

Традиционные решения, такие как щетки или покрытия, могут изнашиваться или терять эффективность, особенно во влажной или масляной среде. Это делает их менее надежными при длительном использовании.

6. Как кольцо заземления вала защищает двигатели насосов?

Он обеспечивает контролируемый путь тока с низким сопротивлением для тока вала, позволяя ему безопасно течь на землю, а не проходить через подшипник.

7. Почему кольцо заземления вала Volsun подходит для насосных систем?

Volsun использует металлизированные углеродные волокна, которые поддерживают стабильный контакт с валом, обеспечивая стабильную производительность даже во время непрерывной работы.

8. Увеличивает ли заземляющее кольцо вала энергопотребление?

Нет. Изделие спроектировано с низким крутящим моментом, что означает минимальное влияние на эффективность двигателя и даже может помочь снизить ненужные потери энергии.

9. Как часто требуется обслуживание кольца заземления вала?

В нормальных условиях он не требует технического обслуживания на протяжении всего срока службы двигателя, что снижает необходимость частых проверок или замен.

10. Для каких типов насосов подойдет это решение?

Это решение подходит для широкого спектра насосных систем, включая очистку воды, промышленную обработку, циркуляцию систем отопления, вентиляции и кондиционирования, а также нефтегазовую отрасль.
