Перегрев является одной из самых больших угроз для электронных компонентов. Без надлежащего отвода тепла производительность может ухудшиться или даже привести к выходу из строя. В этой статье мы рассмотрим, как эффективно использовать силиконовую термопрокладку. Вы узнаете, почему эти прокладки имеют решающее значение для поддержания оптимальной температуры и как они могут повысить производительность ваших устройств.
Силиконовая термопрокладка — это термоинтерфейсный материал (TIM), используемый для улучшения теплопередачи между теплогенерирующими компонентами и их устройствами рассеивания тепла, такими как радиаторы. Он состоит из органического силиконового каучука в сочетании с высокоэффективными термонаполнителями. Эта комбинация делает подушечки мягкими, гибкими и сжимаемыми, что позволяет им эффективно заполнять небольшие зазоры между поверхностями, требующими отвода тепла.
В отличие от термопаст, которые могут быть грязными и сложными в нанесении, силиконовые термопрокладки предлагают более чистое и удобное решение. Они предварительно сформированы и готовы к установке, что делает их практичным выбором для различных электронных устройств.
Теплопроводность является ключевым свойством материалов, используемых для отвода тепла. Он измеряет, насколько хорошо материал может передавать тепло. Силиконовые термопрокладки обычно имеют коэффициент теплопроводности от 1 до 8 Вт/(м·К), что позволяет им эффективно отводить тепло от электронных компонентов к радиаторам.
Вот как они помогают рассеивать тепло:
● Теплопроводность: чем выше значение, тем лучше материал передает тепло.
● Зазоры. Заполняя крошечные зазоры между компонентами и охлаждающими поверхностями, силиконовые прокладки обеспечивают более эффективную передачу тепла, предотвращая перегрев.
Выбор правильной толщины силиконовой термопрокладки важен для эффективной теплопередачи. Прокладка должна заполнять зазор между тепловыделяющим компонентом и радиатором, не вызывая перекоса или чрезмерного давления.
● Слишком тонкая: тонкая прокладка может не обеспечить достаточного покрытия, что приведет к плохой теплопередаче и возможному перегреву.
● Слишком толстая: толстая прокладка может помешать правильной установке радиатора, что приведет к проблемам с давлением или смещению.
Рекомендуемая толщина:
Тип компонента | Рекомендуемая толщина | Приложение |
Процессоры и графические процессоры | от 1,5 мм до 2 мм | Настольные ПК, ноутбуки, игровые консоли |
Силовые модули | от 3 мм до 5 мм | Мощное промышленное оборудование, автомобилестроение |
Теплопроводность измеряет, насколько эффективно материал передает тепло. Чем выше проводимость, тем эффективнее тепло передается от компонента к системе охлаждения.
● Более высокая проводимость: идеально подходит для высокопроизводительных компонентов, таких как игровые ПК и промышленное оборудование, где быстрое и эффективное рассеивание тепла имеет решающее значение.
● Низкая проводимость: достаточна для компонентов с низким энергопотреблением, таких как бытовая электроника и маршрутизаторы.
Силиконовые термопрокладки обычно имеют мощность от 1 Вт/(м·К) до 8 Вт/(м·К). Для высокопроизводительных приложений выбирайте подушки с более высокими показателями теплопроводности (например, 5–8 Вт/(м·К)), чтобы обеспечить эффективное охлаждение.
При выборе силиконовой термопрокладки учитывайте следующие факторы, чтобы обеспечить оптимальную производительность:
● Размер компонента: измерьте площадь поверхности компонента, чтобы убедиться, что термопрокладка полностью закрывает его, не оставляя зазоров.
● Энергопотребление. Мощные компоненты, такие как процессоры, графические процессоры и модули питания, выделяют больше тепла и требуют площадок с более высокой проводимостью.
● Температурный диапазон: убедитесь, что термопрокладка выдерживает рабочую температуру устройства. Термопрокладки Suzhou Volsun рассчитаны на работу при температуре от -40°C до 200°C, что делает их пригодными для широкого спектра применений, включая автомобильное и промышленное оборудование.
Перед применением силиконовой термопрокладки очень важно подготовить как компонент, так и радиатор, чтобы обеспечить оптимальную теплопроводность. Любая пыль, старый термоматериал или масло могут повлиять на способность колодки эффективно передавать тепло.
● Очистите компонент. Для тщательной очистки компонента используйте изопропиловый спирт (не менее 70 %) и безворсовую ткань. Сюда входят процессор, графический процессор или любая другая часть, выделяющая тепло.
● Очистка радиатора: протрите поверхность радиатора или охлаждающую поверхность тем же спиртовым раствором и тканью. Прежде чем продолжить, убедитесь, что обе поверхности сухие и очищены от загрязнений.
Правильная очистка обеспечивает прочное прилегание силиконовой прокладки и максимальное рассеивание тепла.

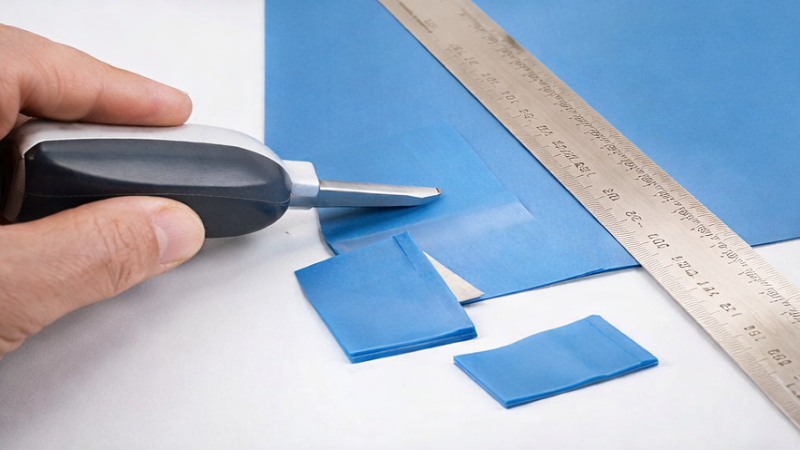

После того, как поверхности станут чистыми, вам необходимо измерить необходимую площадь и отрезать термопрокладку по размеру. Правильный размер имеет важное значение для эффективной теплопередачи.
1. Измерьте площадь поверхности: с помощью линейки или штангенциркуля измерьте зазор между компонентом и радиатором. Термопрокладка должна покрывать всю поверхность, не перекрывая и не оставляя открытых участков.
2. Отрежьте подкладку по размеру. Если прокладка не была предварительно обрезана, воспользуйтесь ножницами или канцелярским ножом, чтобы отрезать силиконовую термопрокладку до необходимых размеров. Убедитесь, что края гладкие, чтобы избежать воздушных зазоров во время установки.
Термопрокладка правильного размера обеспечивает максимальный контакт, что важно для эффективного рассеивания тепла.
После обрезки силиконовой прокладки до нужного размера пришло время правильно расположить ее на компоненте.

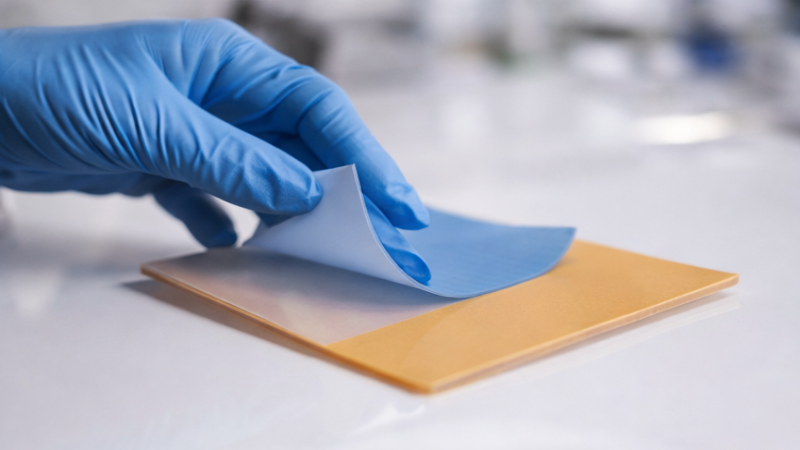

1. Снимите защитную пленку. Большинство термопрокладок имеют защитную пленку с обеих сторон. Для начала снимите один слой защитной пленки.
2. Разместите подкладку: совместите открытую сторону прокладки с компонентом, убедившись, что она покрывает всю тепловыделяющую поверхность. Аккуратно нажмите на нее, чтобы устранить пузырьки воздуха и обеспечить равномерный контакт.
3. Снимите вторую пленку: как только прокладка будет на месте, осторожно удалите второй защитный слой с верхней стороны прокладки.
Цель состоит в том, чтобы обеспечить полный контакт контактной площадки с компонентом и отсутствие воздушных зазоров.
После правильного размещения термопрокладки важно закрепить радиатор или охлаждающий компонент, чтобы обеспечить эффективную передачу тепла.
● Разместите радиатор. Тщательно совместите радиатор с термопрокладкой. Он должен располагаться равномерно на поверхности колодки, чтобы обеспечить максимальный контакт и избежать смещения.
● Применяйте равномерное давление. Закрепите радиатор, слегка и равномерно надавив. Осторожно затяните винты или зажимы, убедившись, что радиатор надежно закреплен, но не перетянут, так как это может повредить компонент или термопрокладку.
Выбор между силиконовыми термопрокладками и термопастой зависит от потребностей вашего приложения. Вот сравнение двух:
Особенность | Силиконовые тепловые прокладки | Тепловая паста |
Простота применения | Легко наносится, не требует специальных инструментов | Требует точности и осторожного нанесения. |
Беспорядок | Никакого беспорядка, простота в обращении | Может быть грязным, требует очистки |
Теплопроводность | Более низкая проводимость (1–8 Вт/(м·К)) | Более высокая проводимость (4–12 Вт/(м·К)) |
Пригодность приложения | Идеально подходит для общей электроники и устройств малой и средней мощности. | Лучше всего подходит для высокопроизводительных процессоров, графических процессоров и игровых систем. |
Время установки | Быстро и просто | Трудоёмко, требует точности |
Совместимость поверхностей | Подходит для ровных поверхностей и умеренных зазоров. | Отлично подходит для неровных поверхностей, заполняет крошечные зазоры. |
Термопаста обычно является лучшим вариантом, когда требуются максимальные тепловые характеристики. Это особенно полезно в следующих случаях:
● Высокопроизводительные центральные и графические процессоры. Эти компоненты выделяют значительное количество тепла и требуют превосходной теплопроводности для оптимального охлаждения.
● Игровые ПК и рабочие станции. В системах, работающих под большой нагрузкой, термопаста обеспечивает лучший отвод тепла, помогая предотвратить перегрев.
● Плотно упакованные компоненты. Когда компоненты расположены близко друг к другу и имеют небольшие зазоры, термопаста может эффективно заполнить эти пространства и обеспечить оптимальное охлаждение.
Для обычных пользователей и начинающих пользователей силиконовые термопрокладки предлагают несколько ключевых преимуществ:
● Простота установки. Силиконовые накладки просты в установке и не требуют специальных инструментов или знаний, что делает их идеальными для начинающих строителей или для быстрой установки.
● Отсутствие беспорядка: поскольку силиконовые подушечки сухие и предварительно сформированные, с ними гораздо легче обращаться и наносить, не создавая беспорядка.
● Достаточно для приложений с низким и средним энергопотреблением. Для повседневных компонентов, таких как маломощные процессоры или модули питания, силиконовые термопрокладки обеспечивают достаточное рассеивание тепла без необходимости использования высокопроизводительной термопасты.
Силиконовые термопрокладки рассчитаны на длительную работу, но со временем они могут ухудшиться или потерять эффективность. Важно следить за термопрокладкой и при необходимости заменять ее, чтобы обеспечить эффективную передачу тепла.
Общие признаки того, что силиконовая термопрокладка нуждается в замене, включают в себя:
● Снижение эффективности охлаждения. Если ваши компоненты перегреваются или работают при более высоких температурах, чем обычно, возможно, термопрокладка изношена, что приводит к ухудшению теплопередачи.
● Видимые трещины или повреждения: если прокладка физически треснута, порвана или потеряла эластичность, она больше не эффективна.
● Сжатие или сплющивание. Со временем термопрокладки могут сжиматься и терять свою толщину, что приводит к снижению производительности. Если прокладка выглядит значительно сплющенной, ее следует заменить.
● Старение или закалка. Если подкладка затвердела или имеет признаки хрупкости, она больше не может должным образом прилегать к поверхности компонента, что влияет на рассеяние тепла.
Чтобы ваша силиконовая термопрокладка продолжала работать хорошо, примите во внимание следующие советы по уходу:
● Мониторинг температуры компонентов. Регулярно проверяйте температуру компонентов с помощью программных инструментов. Если вы заметите повышение температуры, это может указывать на то, что термопрокладка больше не эффективна.
● Периодически очищайте поверхности: пыль, грязь или старый термоматериал могут снизить эффективность термопрокладки. Регулярно очищайте компонент и радиатор, чтобы поддерживать хороший контакт между поверхностями.
● Обеспечьте правильную установку. При установке или переустановке термопрокладки убедитесь, что она расположена правильно и оказывает равномерное давление. Несоосность или неравномерный контакт могут привести к неэффективной теплопередаче.
Правильное обслуживание помогает продлить срок службы термопрокладки и обеспечивает оптимальное рассеивание тепла, предотвращая возможные проблемы с перегревом.
Срок службы силиконовой термопрокладки может варьироваться в зависимости от использования и условий окружающей среды. Однако обычно рекомендуется заменять термопрокладку каждые 1–2 года. Регулярные проверки помогут определить необходимость замены.
При осмотре термопрокладки обратите внимание на следующее:
● Физическое состояние: проверьте на наличие трещин, разрывов или сплющивания. Любые видимые повреждения означают, что колодку следует заменить.
● Сжатие: если прокладка была значительно сжата и больше не эффективно заполняет зазор, пришло время заменить ее.
● Эффективность: отслеживание температуры компонентов с течением времени. Повышение температуры, несмотря на правильное охлаждение, часто сигнализирует о том, что термопрокладка уже не работает с максимальной эффективностью.
Силиконовые термопрокладки легко наносятся и обеспечивают эффективный отвод тепла. Они помогают поддерживать оптимальную температуру в электронных устройствах, предотвращая перегрев и улучшая производительность. Компания Suzhou Volsun Electronics Technology Co., Ltd. предоставляет высококачественные силиконовые термопрокладки, предлагая надежные решения для различных применений. Их продукция обеспечивает постоянное охлаждение, помогая продлить срок службы электронных компонентов.
Ответ: Силиконовая термопрокладка — это материал для теплопередачи, используемый для рассеивания тепла между электронными компонентами и радиаторами, обеспечивая оптимальное управление температурой в промышленных приложениях.
Ответ: Выбирайте силиконовую термопрокладку с учетом таких факторов, как толщина, теплопроводность и температурный диапазон компонента. Для высокопроизводительных устройств могут потребоваться площадки с более высокими показателями проводимости.
О: Силиконовые термопрокладки требуют периодической проверки на предмет износа или сжатия. Заменяйте их каждые 1–2 года или при снижении эффективности теплопередачи, обеспечивая надежную работу.
О: Да, силиконовые термопрокладки долговечны и экономичны с течением времени, обеспечивая более длительный срок службы, чем некоторые термопасты. Они просты в установке и обслуживании, что делает их идеальными для длительного использования в промышленных условиях.
