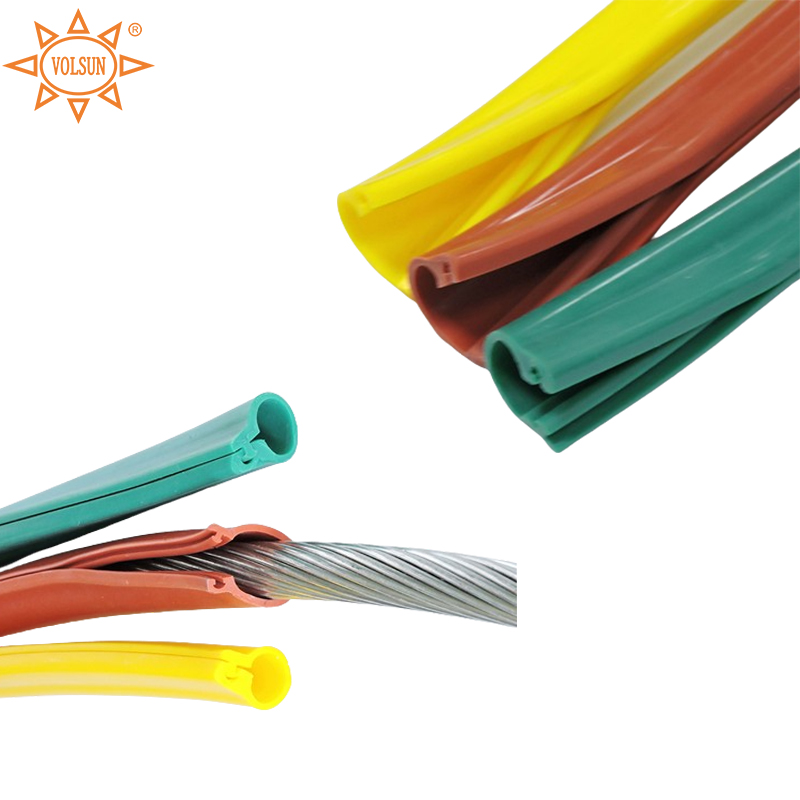

Силиконовая крышка 110 кВ для голых кабелей представляет собой прорыв в высоковольтной защите кабеля, разработанной для защиты проводников голых в сети передачи и распределения от экологических стрессоров и электрических опасностей. Этот легкий, но надежный силиконовый корпус обеспечивает превосходную изоляцию, сопротивление отслеживания и вынимание, обеспечивая надежную производительность в требовательных приложениях для коммунальных услуг. Разработанный для быстрой установки на проводниках до 500 мм², он обеспечивает долгосрочную защиту от ультрафиолетового излучения, истирания и химического воздействия как в накладных, так и в подземных установках.
Построенный из силиконовой резины с высокой чистотой, крышка достигает 10 кВ/мм диэлектрической прочности , превышая отраслевые требования для применений 110 кВ. Его удельное сопротивление 10¹² OHM · CM обеспечивает минимальный ток утечки, поддерживая целостность изоляции даже в средах с высокой влажностью. Сопротивление, присущая материалу, предотвращает разложение поверхности от электрических разрядов, продлевая срок службы кабеля.
С 65 Shore A Hardness и минимальным удлинением 200% , силиконовая крышка уравновешивает жесткость с гибкостью для выдержания установочных напряжений и циклов теплового расширения. Он сопротивляется озону, окислению и ультрафиолетовым ультрафиолетовым деградам, поддерживая физические свойства после длительного воздействия на открытом воздухе. Прочность на растяжение 4 Н/мм ² и прочность разрыва 10 Н/мм² обеспечивает сопротивление механическим повреждениям во время обработки и работы.
Доступный в размерах с точностью для проводников диаметром от 12 до 35 мм , крышка обеспечивает плотную посадку без ущерба для эффективности установки. Его 5 -мм однородная толщина стенки обеспечивает постоянную изоляцию по всем размерам проводника. Легкий дизайн снижает усталость установки и устраняет необходимость в тяжелом подъемном оборудовании в накладных приложениях.
Категория | Спецификация | Ценить | Метод испытаний |
Электрические свойства | Диэлектрическая прочность | 10 кВ/мм (мин) | ASTM D2671 |
Объемный удельное сопротивление | 10¹² ohm · см (мин) | IEC 60093 | |
Рейтинг напряжения | 110 кВ | IEC 60840 | |
Механические свойства | Твердость | 65 берег а | ISO 868 |
Предел прочности | 4 Н/мм² (мин) | ASTM D638 | |
Удлинение | 200% (мин) | ASTM D638 | |
Прочность на разрыв | 10 Н/мм² (мин) | ASTM D638 | |
Размерные данные | Диапазон диаметра проводника | 12 мм - 35 мм | Пользовательская инженерия |
Толщина стены | 5 мм | ASTM D374 |
Защитает проводники с голой на линии передачи 110 кВ от загрязнения окружающей среды и выветривания. Идеально подходит для модернизации инфраструктуры старения и модернизации в прибрежных или промышленных районах с высоким уровнем загрязнения.
Шилдс шины и проводные соединения в открытых подстанциях от пыли, влаги и случайного контакта. Непроводящий дизайн повышает безопасность персонала во время технического обслуживания.
Основное для защиты кабелей в ветряных фермах и на солнечных энергетических средствах, где проводники подвергаются воздействию экстремальных погодных условий. Его устойчивость к ультрафиолету обеспечивает надежную производительность в открытых, не смененных установках, типичных для участков возобновляемой энергии.
Защищает контактные провода и фидерные кабели в высокоскоростных железнодорожных сетях от истирания и ущерба для окружающей среды. Гибкость крышки содержит вибрацию и тепловое движение в динамических железнодорожных средах.
Силиконовая состава крышки обеспечивает присущую устойчивость к ультрафиолету и , устойчивость к устойчивости к ультрафиолетовым ультрафиолетовым сопротивлениям и вынимание , сохраняя производительность при температурах в диапазоне от -50 ° C до 150 ° C. Он противостоит деградации от солнечного света, дождя, снега и промышленных загрязнителей, обеспечивая срок службы, превышающий 20 лет в большинстве приложений.
Он спроектирован для проводников с зонами поперечного сечения от 25 мм² до 500 мм² , что соответствует диаметрам проводников от 12 до 35 мм . Пользовательские размеры доступны для специализированных приложений, требующих нестандартных размеров проводника.
Нет, дизайн обеспечивает быструю, без инструментов, просто скользит крышку по правильно подготовленным проводникам. Его гибкость позволяет легко позиционировать даже в ограниченных пространствах, сокращая время установки по сравнению с традиционными методами изоляции.
Да, силиконовая крышка соответствует стандартам IEC 60840 и ASTM D2671 для высоковольтных изоляционных материалов. Он сертифицирован для использования в приложениях для утилиты по всему миру, с дополнительным соблюдением региональных спецификаций по мере необходимости.
Элемент | Типичные данные | Метод испытаний |
Электрический тест прочности | ≥20 кВ/мм | GB/T 1408.1-2006 |
Объемный удельное сопротивление | ≥1 × 1014 Ом · см | ГБ/т 1410-2006 |
Диэлектрическая постоянная | 2 ～ 3 | ГБ/т 1409-2006 |
Береговая твердость | 70 ± 5а | ГБ/т 531 |
Механическое свойства y | ||
Перед старением тепла | ||
Предел прочности | ≥4,0 МПа | ГБ/т 528-2009 |
Удлинение при перерыве | ≥200% | ГБ/т 528-2009 |
После старения тепла (180 ℃ , 7d) | ||
Изменение силы растяжения | ± 30% | ГБ/т 528-2009 |
Изменение удлинения | ± 30% | ГБ/т 528-2009 |
Низкая температурная удлинение (-15 ℃ , 2 ч) | ≥20% | GB/T 2951.4-1997 |
Низкая температурная гибкость (-50 ℃ , 4H) | Нет трещин | UL224-2004 |
Высокая температурная сопротивление трещин (155 ℃ , 2 часа) | Нет трещин | ГБ/T2951.6-1997 |
Номинальная площадь поперечного сечения (мм²) | Рекомендуемый внутренний диаметр крышки проводника (мм) |
50～70 | Фе12 |
95～120 | Ф17 |
150～185 | Ф20 |
210～300 | Ф24.2 |
400 | Ф.30 |
500 | FP32 |
630 | FP35 |
800 | FP39.8 |
N Ominal поперечного сечения (мм²) | Рекомендуемый внутренний диаметр крышки проводника (мм) |
35 50 | Фе12 |
Ф15.6 | |
70 ～ 95 120 ～ 150 185 ～ 240 | Ф17 |
Ф20 | |
Ф24.2 | |
400 ～ 500 800 ～ 800 | FP32 |
FP39.8 |
V oltage (kv) | ≤10 К. | ≤35 K v | ≤110 K v | ≤220 K v |
W вся толщина | 2,0 ± 0,3 мм | 3,0 ± 0,4 мм | 4,0 ± 0,5 мм | 6,0 ± 1,0 мм |
